MikroTik L2TP IPSec VPN Nasıl Kurulur?

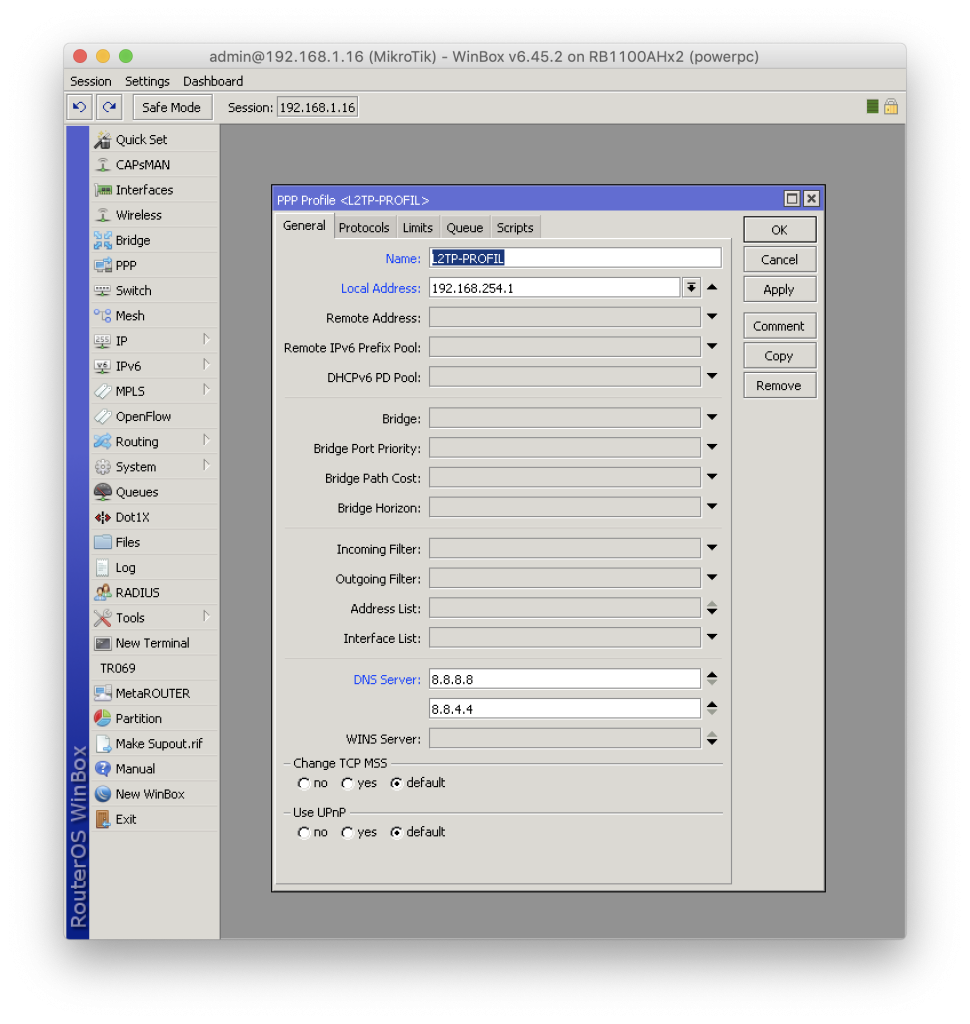

1- Adım PPP Profili Oluşturma

/ppp profile add name=L2TP-PROFIL local-address=192.168.254.1 dns-server=8.8.8.8,8.8.4.4

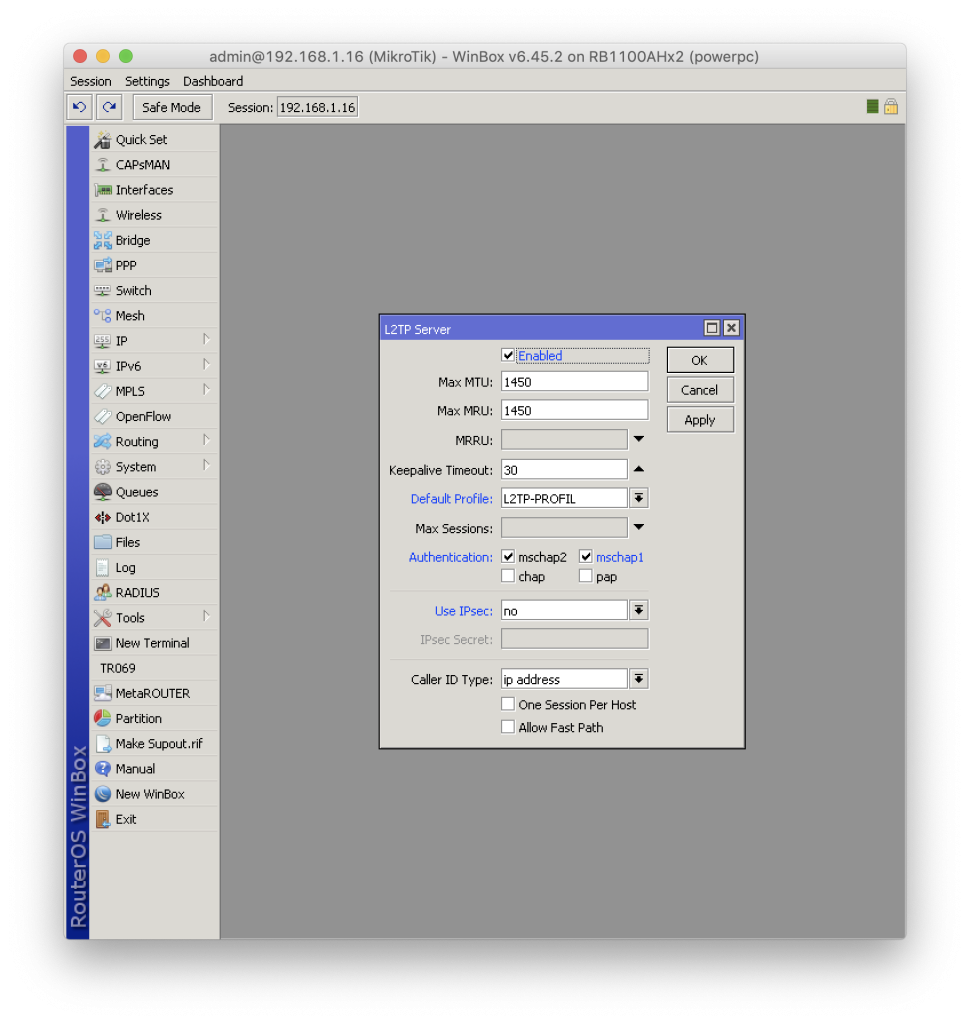

2- L2TP Sunucuyu Etkinleştirme

/interface l2tp-server server set enabled=yes default-profile=L2TP-PROFIL authentication=mschap1,mschap2

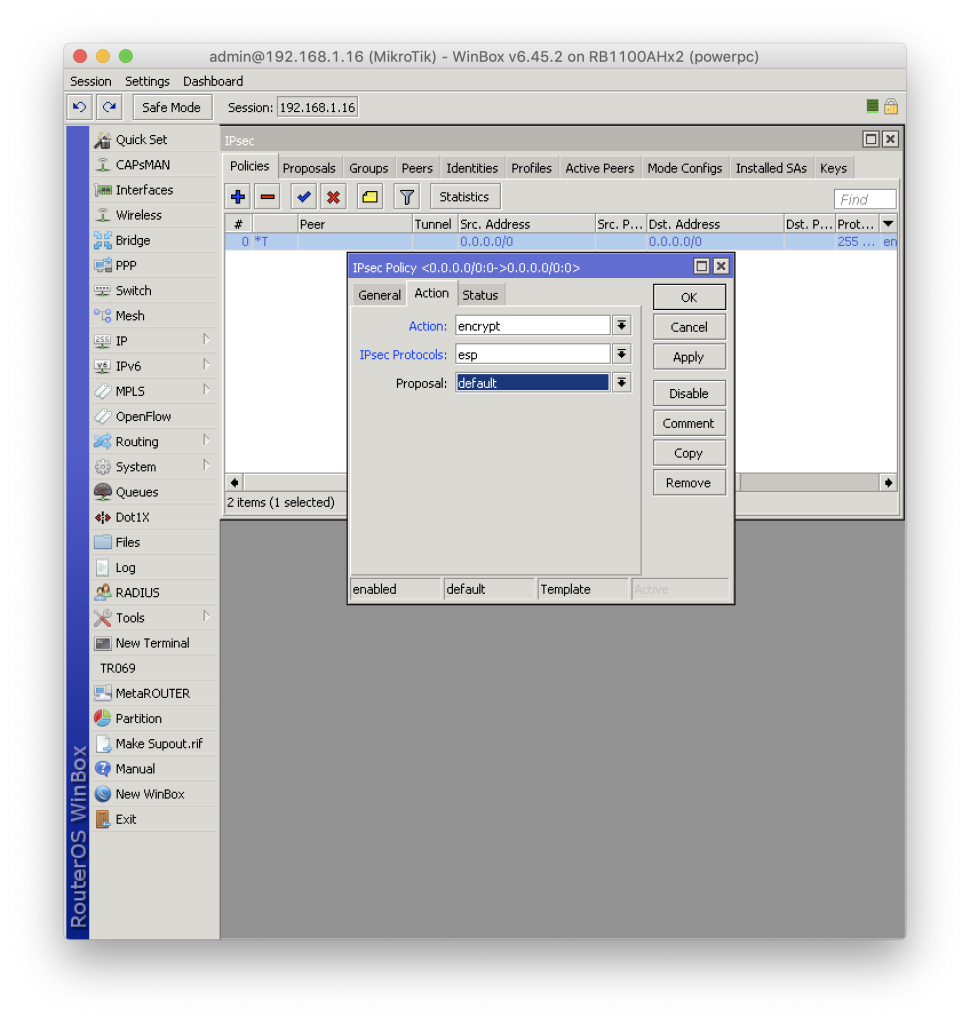

IP > IPSec > Policies > Default Rule > General Sekmesi Ayarları	IP > IPSec > Policies > Default Rule > Action Sekmesi Ayarları

• IP > IPSec > Policies kısmında yer alan mavi renkli varsayılan IPSec kuralının yukarıdaki resimlerdeki gibi ayarlanmış olduğundan emin olun, ya da aşağıdaki kod yardımı ile varsayılan kural ayarlarını olması gerektiği gibi güncelleyebilirsiniz.

  /ip ipsec policy set [ find default=yes ] src-address=0.0.0.0/0 dst-address=0.0.0.0/0 protocol=all proposal=default

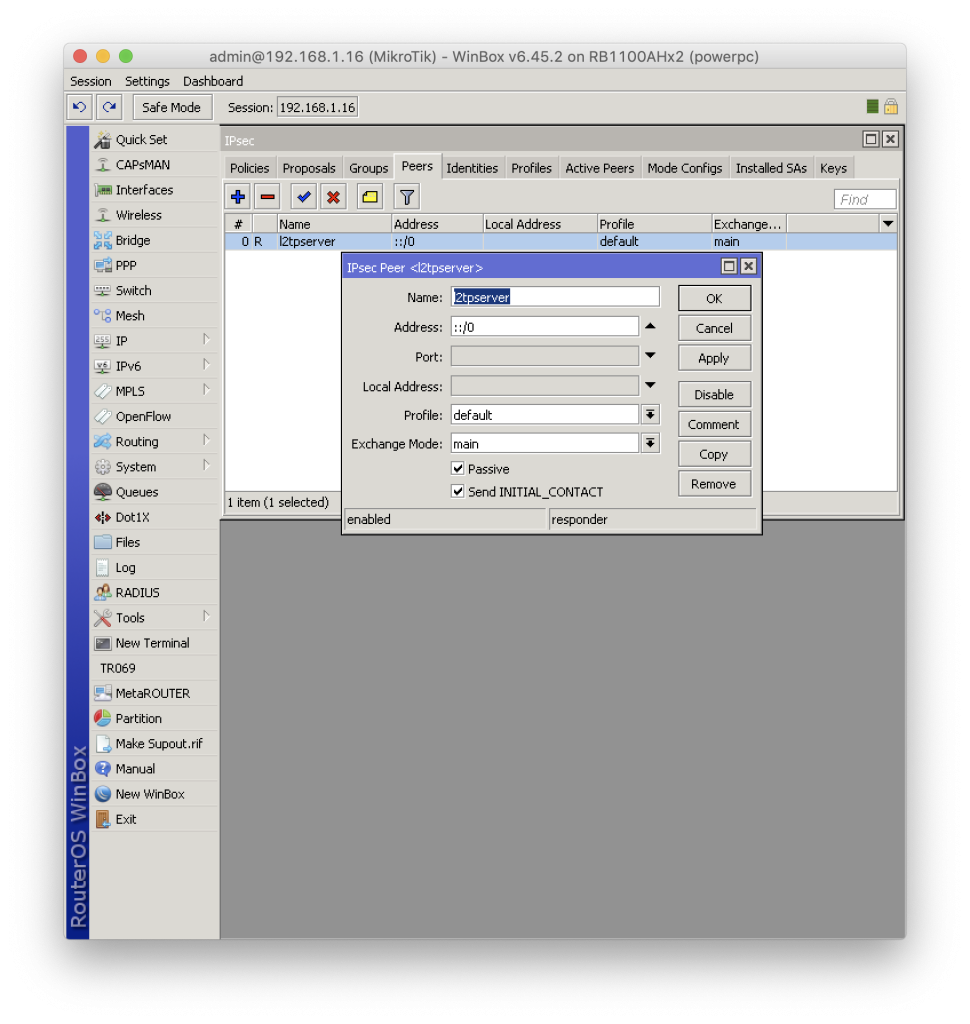

  IP > IPSec > Peers Sekmesi Ayarları



  • IP > IPSec >Peer Menüsüne Yukarıdaki resimden veya aşağıdaki kod yardımı ile resimde görünen seçenekleri içeren bir Peer kuralı ekleyin,

    /ip ipsec peer add exchange-mode=main passive=yes name=l2tpserver

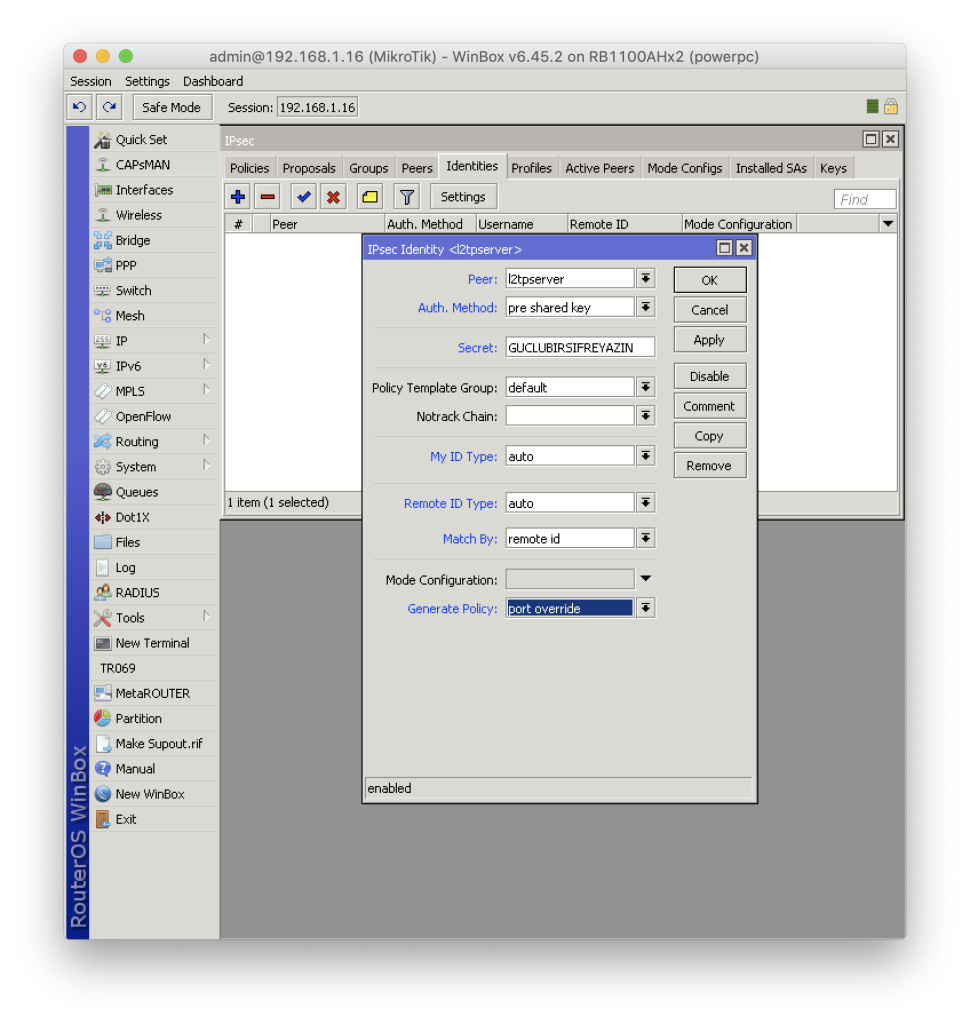

    IP > IPSec > Identities Sekmesi Ayarları



• IP > IPSec >Identities Menüsünde mavi ”+” butonuna basın ve açılan pencerede yer alan ”Peer” kısmından, bir önceki adımda oluşturduğunuz ”Peer” kuralını seçin, ”Auth Method” seçeneğini ”Preshared Key” olarak değiştirin, ”Sercet” kısmına güçlü bir paylaşılan şifre yazın, ”My ID Type” ve ”RemoteID Type” seçeneğini ”Auto” olarak ayarlayın ve son olarak ”Generete Policy” seçeneğini ”port override” olarak değiştirip ayarları kaydedin, ya da aşağıdaki kod yardımı ile ayarları otomatik olarak ekleyin.

  /ip ipsec identity add generate-policy=port-override auth-method=pre-shared-key secret="GUCLUBIRSIFREYAZIN" peer=l2tpserver

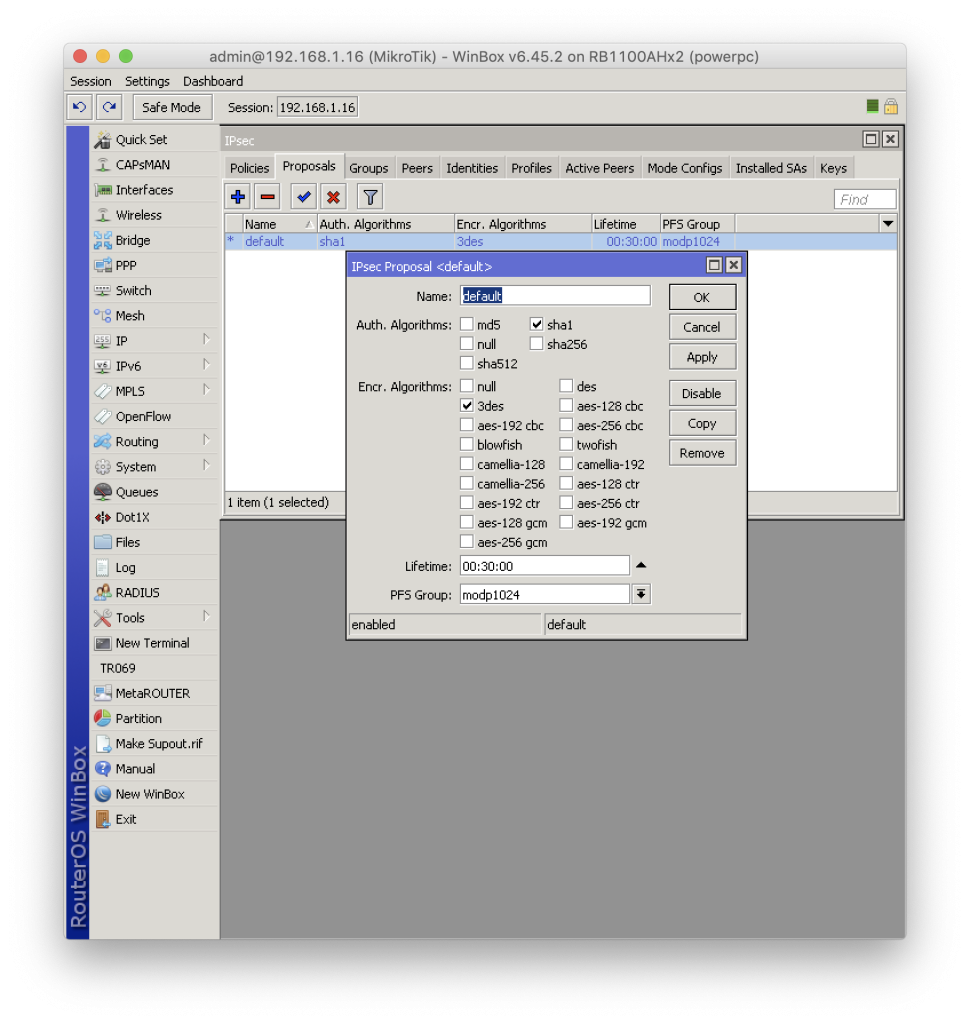

  IP > IPSec > Proposals Sekmesi Ayarları



• Sorunsuz bir bağlantı için, IP > IPSec > Proposals > Default kuralı içerisindeki şifreleme ayarlarını ”Auth Algorithms” seçeneğini ”sha1”, ”Encr. Algorithms” seçeneğini ”3des”, ”PFS Group” seçeneğini ”modp1024” olarak elle değiştirin veya, düzenlemeyi aşağıdaki kod yardımı ile tek seferde gerçekleştirebilirsiniz.

  /ip ipsec proposal set default auth-algorithms=sha1 enc-algorithms=3des pfs-group=modp1024

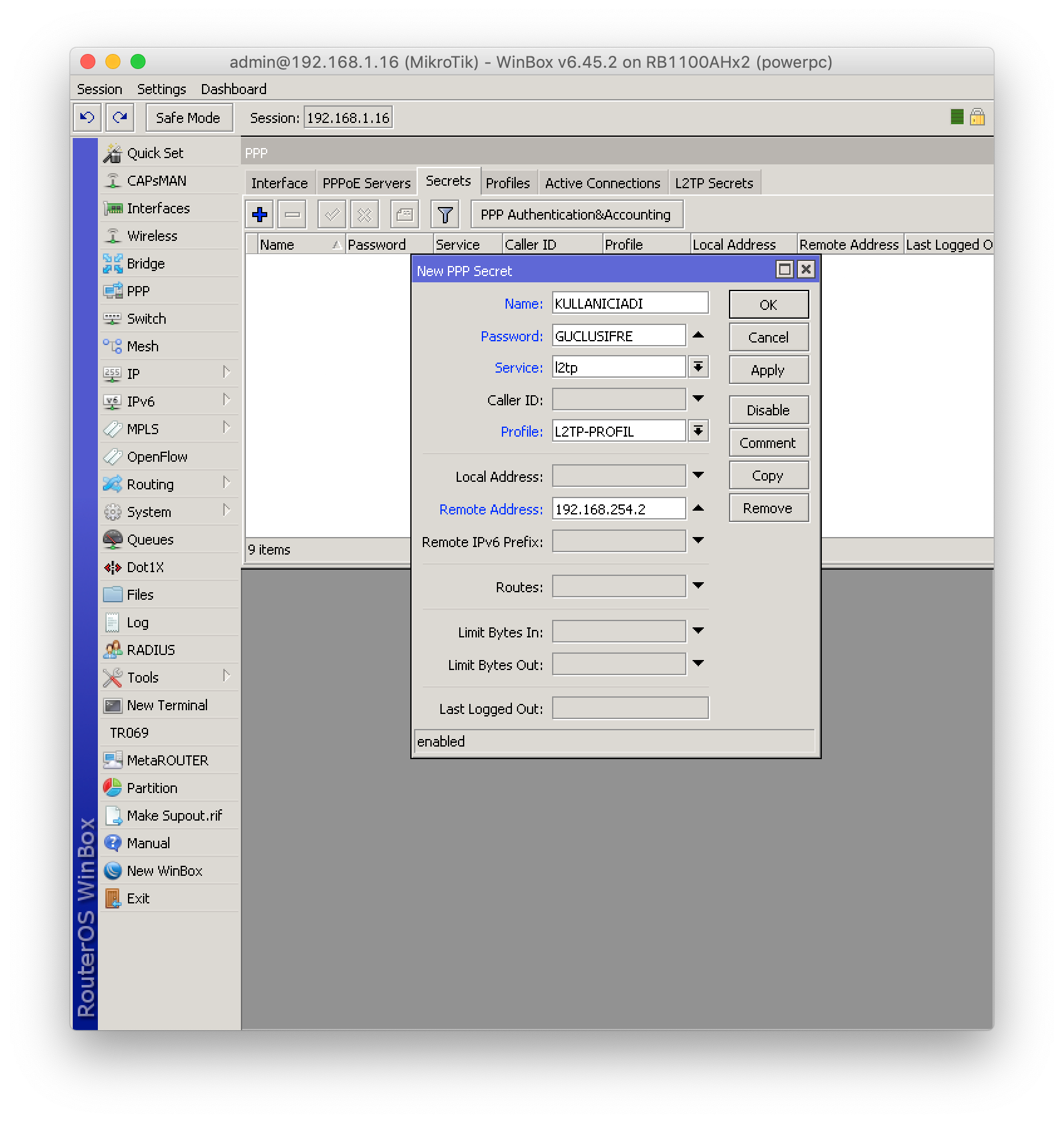

  PPP > Secrets > Yeni Kullanıcı Ekleme İşlemi



• PPP > Secrets menüsündeki mavi ”+” butonu ile güçlü şifreye sahip bir kullanıcı adı oluşturun, ”Service”kısmını ”l2tp” olarak değiştirin, ”Profile” kısmından anlatımımızın başında oluşturduğunuz profili seçin, ”Remote address” kısmına PPP profili oluştururken kullandığınız varsayılan IP adresi ile aynı blokta, kullanılmayan bir IP adresi ekleyin (örnekte 192.168.254.2 ip adresi kullanılmıştır.) ve ayarları kaydedin. Ya da kullanıcı ekleme işlemini aşağıdaki kod yardımı ile hızlıca gerçekleştirebilirsiniz.

  /ppp secret add name="KULLANICIADI" password="GUCLUSIFRE" service=l2tp profile=L2TP-PROFIL remote-address=192.168.254.2

  4- Firewall, Filter Rules ve NAT Ayarları

  IP > Firewall > Filter Rules menüsünde, dışarıdan gelen bağlantıları filtreleyen mevcut kurallarınız varsa, bu kuralların üzerinde yer alacak biçimde ”1701,500,4500” UDP portlarına ve ”ipsec-esp”protokolüne izin veren kurallar eklemelisiniz, ya da aşağıdaki kodları kullanarak her iki izin kuralını da ekleyip, kuralları Filter Rules menüsünde yer alan kuralların en üstüne taşıyabilirsiniz.

  /ip firewall filter add chain=input action=accept protocol=udp port=1701,500,4500
  /ip firewall filter add chain=input action=accept protocol=ipsec-esp

  paylaşılan içeriklere ulaşabilmesi ve internete çıkabilmesi için, IP > Firewall > Nat menüsüne L2TP profili ve kullanıcı adında kullandığımız IP bloğu için Masquerade kuralı eklemelisiniz. Bu kuralı kolay bir şekilde uygulamak için aşağıdaki kodu kullanabilirsiniz.

  /ip firewall nat add action=masquerade chain=srcnat src-address=192.168.254.0/24

  5- MacOS X için L2TP VPN Ayarı

• Sistem Tercihleri > Ağ kısmındaki ”+” butonuna tıklayın,
• Arabirim’i ”VPN” olarak değiştirin,
• VPN Türü’nü ”IPSec üzerinden L2TP” olarak seçin,
• Tercihe göre bir VPN adı belirleyin ve yarat butonuna basın,
• Konfigurasyon kısmını ”Saptanmış” olarak bırakın,
• ”Sunucu Adresi” kısmına VPN kurulumu yaptığınız Router’in Statik IP adresi‘ni yazın,
• ”Hesap adı” kısmına oluşturduğunuz VPN Kullanıcı adı’nı yazın,
• ”Kimlik Doğrulama” Butonuna tıklayın ve parola kısmına, VPN kullanıcı adı‘nı oluştururken belirlediğiniz şifre‘yi girin, ”Paylaşılan Sır” kısmına ise ”IP > IPSec > Identities” kısmında belirlediğiniz güçlü şifreyi girin, ve tamam butonuna tıklayın,
• Ayarları tamamlamak için ”Ağ” Sekmesindeki ”Uygula” butonuna tıklayın.

iOS için L2TP VPN Ayarı

• Ayarlar kısmından VPN başlığına girin,
• VPN Konfigurasyonu Ekle butonuna tıklayın,
• Tür kısmını L2TP olarak değiştirin,
• Sunucu kısmına VPN kurulumu yaptığınız Router’in Statik IP adresi‘ni yazın,
• Hesap Kısmına VPN Kullanıcı adı’nızı, Şifre kısmına VPN Şifreniz’i, Sır kısmına ise ”IP > IPSec > Identities kısmında belirlediğiniz güçlü şifreyi girin, ve bitti butonuna tıklayın,
• Bağlanmak istediğiniz VPN adını seçin, ve bağlan butonuna tıklayın.
